CD10型弹簧操动机构

CD10型弹簧操动机构



◎概述

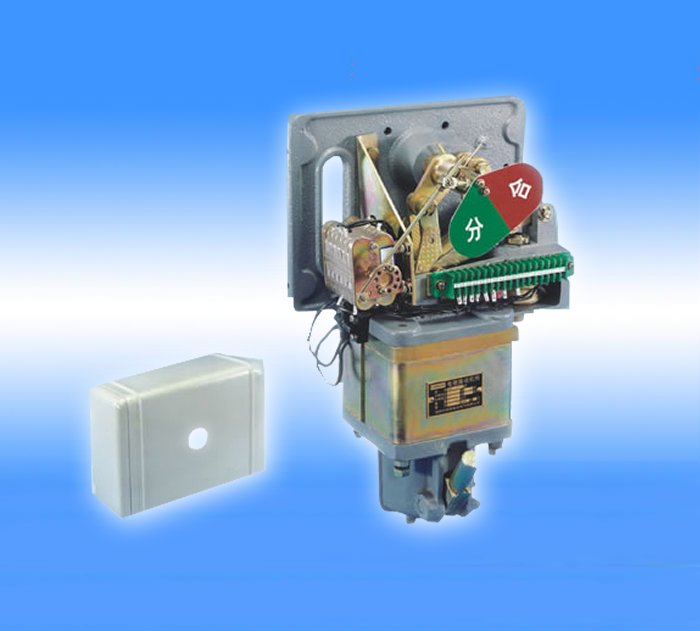

CD10型电磁操动机构是一种户内悬挂式的电磁操动机构，可用来操动SN10系列 高压少油断路器.
该机构可以电动合闸，电动分闸和手动分闸，也可经进行自动重合闸，该机构合闸 分闸需要使用直流电源.控制合闸直流电流，可用外接的CZ0-40C型或CZ0-40D低压直流接触器.
CD10型电磁机构内装有分闸电磁铁，既能手力分闸，也能电动分闸或遥控分闸.
CD10型机构有铁罩作封盖，罩的中间有一圆孔，指标“分”“合”位置.

◎主要技术参数
CD10型机构的技术性能符符合“GB1984-80交流高压断定路器”的规定，其主要技术数据见表1.
机构型号
所配断路器型号
项目
CD10-Ⅰ
CD10-Ⅱ
CD10-Ⅲ
SN10-10Ⅰ
SN10-10Ⅱ
SN10-10Ⅲ
SN10-10Ⅲ
630-16
1000
1000-31.5
1250-40
2000-40
3000
1
200伏合
闸线圈
电流（安）
99
120
147
电阻（欧）
2.22±0.18
1.82±0.15
1.50±0.12
2
110伏合
闸线圈
电流（安）
196
240
294
电阻（欧）
0.56±0.05
0.46±0.04
0.38±0.04


3
24伏合
闸线圈
电流（安）
37
电阻（欧）
0.65±0.03
4
48伏合
电流（安）
18.5
闸线圈
电阻（欧）
2.6±0.13
5
110伏合
闸线圈
电流（安）
5
电阻（欧）
55±1.1
6
200伏合
电流（安）
2.5
闸线圈
电阻（欧）
88±4.4
