CT8型操作机构



产品介绍

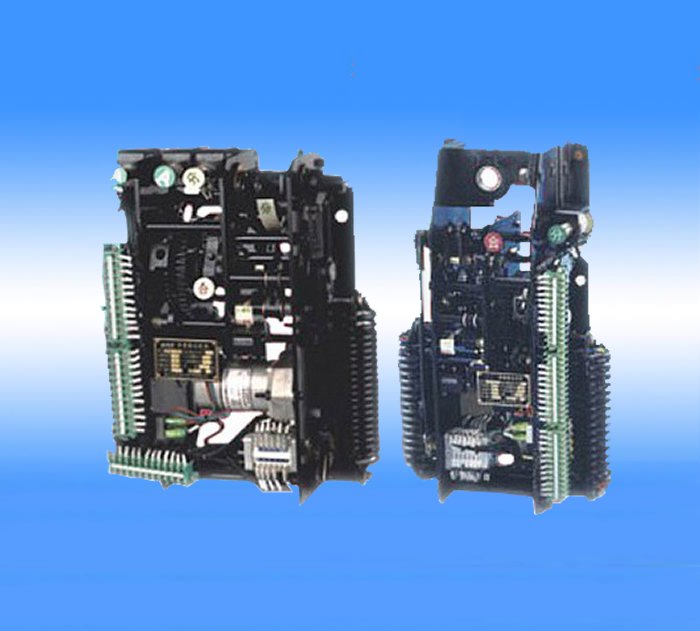

CT8型弹簧操动机构

◎概述

CT8型弹簧操动机构可供操作SN-10系列少油断路器及之具有相当的合闸功能的少油断路器用， 其符合“GB1984-80”《交流高压断路器》和本产品“技术条件”的要求.主要指标达到或超过“IEC”标准.

◎主要技术参数

储能电机分为单相交流两用串激电动机，技术参数如表：

型号
HDZ-113
HDZ-213
HDZ-313
额定工作电压(V)
110
220
380
额定电功率(A)


20℃时线圈电阻值（Ω）
正常合闸工作电压范围
85％～110％额定工作电压

65％～120％额定工作电压,小于30％额定工作电压时不得分闸

40page

合闸电磁铁技术参数如表：

额定工作电压（V）～110～220～380～48～110～220
额定电功率（A）＜9.5＜5＜6＜62.32.34
额定电功率（W）＜1045＜1100＜1140288253514.8
20℃时线圈电阻值（Ω）3.65± 0.36514.7±1.4744.6± 4.68.1±0.5744.6± 3.1294± 6
正常合闸工作电压范围
85％～110％额定工作电压

合闸电磁铁技术参数如表：

额定工作电压（V）
～110
～220
～380
～48
～110
～220
额定电功率（A）
＜9.5
＜5
＜6
＜6
2.3
2.34
额定电功率（W）
＜1045
＜1100
＜1140
288
253
514.8
20℃时线圈电阻值（Ω）16.7±1.6769±6.9233±23.324.8±1.74111±7.77430±30
正常合闸工作电压范围
85％～110％额定工作电压，小于30%额定工作电压时不得分闸
