CWB-35-1500穿墙套管生产厂家

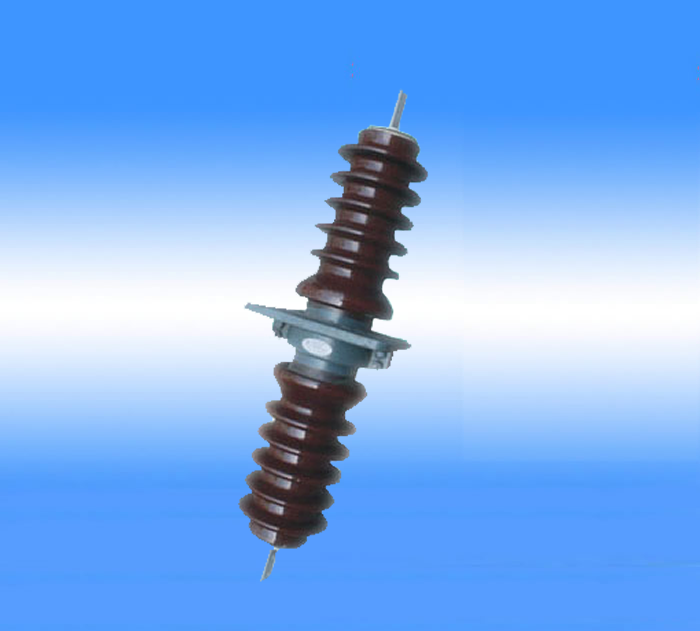

CWB-35-1500穿墙套管

产品阐述



产品说明及使用方法:

CWB-35KV/200-1500A户外铜,铝导体穿墙套管

一、概述——CWB-35KV/200-1500A户外铜,铝导体穿墙套管

 高压穿墙套管:以下简称套管)适用于额定电压(10~35)kV, 频率(15~60)Hz的三相交流系统电站和变电所配电装置上 ,供导电部分穿过隔板、墙壁或其它接地物,起绝缘支持和外部导线(母线)间固定连接之用.

使用环境条件
1)户内套管
环境温度不高于+40℃,不低于-40℃
海拔不超过l000m
相对湿度月平均值不大于90%
周围空气应不受腐蚀性或可燃气体、水蒸汽等明显污秽
无经常性的剧烈振动

2)户外套管
环境温度不高于+40℃,不低于-40℃;
海拔不超过l000m;
风速不大于34m/s
产品的使用环境的空气污秽程度,按GB/T5582 分为Ⅰ、Ⅱ、Ⅲ、Ⅳ等4 级;
无经常性的剧烈振动


二、产品特点

  套管由瓷件、金属附件、安装法兰和导电排(杆)等组成.


三、用途及分类

  穿墙瓷套管用于电站和变电所配电装置及高压电器,供导线穿过接地隔板、墙壁或电器设备外壳,支持导电部分使之对地或外壳绝缘.
  穿墙瓷套管按其使用环境可分为户内和户外穿墙瓷套管.按穿过其中心的导体不同可分为母线穿墙瓷套管、铜导体穿墙瓷套管和铝导体穿墙瓷套管.
  当铜导体与母线直接相连时,易产生电化腐蚀,接触面温升过高二导致接头烧坏,影响设备寿命,故应采用铜铝过渡接头,但又给现场施工带来麻烦,采用铝导体瓷套管则可解决上述问题.
  户内、户外穿墙瓷套管是由瓷件、导电杆、两端金属附件及安装法兰装配而成.母线穿墙瓷套管是由瓷件、两端金属附件、母线夹板及安装法兰装配而成(母线夹板通常由用户按母线尺寸自配).
  穿墙瓷套管的各项性能符合GB12944.1《高压穿墙瓷套管技术条件》的规定.


五、安装使用说明

  1.穿墙瓷套管适用于工频交流额定电40.5kv以下,安装地点周围环境温度为-40℃~+40℃,海拔不超过1000m之电站及变电所配电装置.
  2.户内穿墙套管不适用于对套管的瓷釉、金属附件及水泥胶合剂有破坏作用或足以降低套管电气性能的场所.
  3.穿墙瓷套管在运行中如产生局部放电现象时,应检查瓷套管法兰处或内腔有无喷铝层局部脱落现象,如有应及时采取临时均压措施.
  4.安装母线穿墙瓷套管的墙孔应按其法兰加强筋最大尺寸开孔.



型号
图号
额定电压KV
额定电流
5秒钟短时电流kA不小于
户外端公称爬电距离mm
工频电压kv不小于
BIL KV peak 不小于
弯曲破坏负荷kN不小于
重量kg
干耐受
湿耐受
击穿
可见电晕
CWB-35/400
8
35
400
7.2
595
110
80
176
25.8
195
7.5
33
CWB-35/600
8
35
600
12
595
110
80
176
25.8
195
7.5
35.5
CWB-35/1000
8
35
1000
20
595
110
80
176
25.8
195
7.5
37.5
CWB-35/1500
8
35
1500
30
595
110
80
176
25.8
195
7.5
39.5
CWWB-35/2000-3
9
35
2000
40
810
110
80
176
25.8
195
7.5
73
CWWB2-35/2000-3
10
35
2000
40
810
110
80
176
25.8
195
7.5
74


L
L1
L2
L3
L4
B
d1
d2
a1
a2
a3
b
b1
δ
940
815
372
16
-
225
4-Φ15
M14*1.5
200
-
-
40
3
-
940
815
372
16
-
225
4-Φ15
M25*1.5
200
-
-
40
6
-
980
815
378
16
75
225
4-Φ15
M30*2
200
30
-
60
8
-
990
815
378
16
78
225
4-Φ15
M39*3
200
30
-
60*2
8
-
1400
882
433
20
-
250
4-Φ15
4-Φ18
220
50
25
100*2
8
-
1270
882
433
20
-
250
4-Φ15
4-Φ18
220
50
25
100*3
8
-
