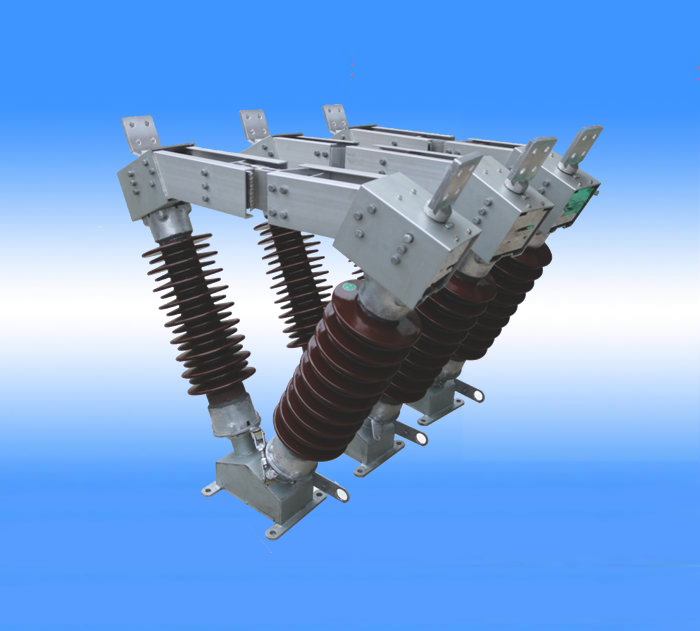

GW5-35-66-100(DDW)-630~3150A户外高压隔离开关




概述

本产品为双柱水平断口中间开启式,可以一侧或两侧附装接地开关。90°传动的隔离开关采用CS17型人力操作机构进行三极联动操作180°传动的隔离开关采用CJ6型电动机操动机构或CS17G型人力操作机构进行三极联动操作; 接地开关采用CS17G型人力操动机构三极联动操作。

隔离开关属双柱V形水平开启式,各单级都由基座、支柱绝缘子、出线座及触头等部分组成,由成50°夹角的两个支座、两支柱绝缘子相互夹角地安装在基座两端地轴承上,且与基座垂直。主导电部分分别安装在两支柱绝缘瓷瓶上方,随支柱绝缘瓷瓶作约90°转动。

岀线座中的紫铜编织带软连接分别紧固在导电杆和接线板上,接线板供用户连接线路之用。

中间触头部分的触指成对装配,采用自力型触指,其形式为转入式,以减少分、合闸时触头与触指间的磨损,提高使用寿命。

隔离开关附有接地开关时,主导电回路与接地开关的连锁用基座上的扇形板与弧形板保证,在主导电回路合闸时,接地开关不可合闸,接地开关合闸时,主导电回路不可合闸。

完善化隔离开关特点说明

全部采用热镀锌工艺防腐处理,热镀锌不能保证配合要求转动的部位一般均采用不锈钢材料,紧固件M8以下采用不锈钢,其余均采用热镀锌。

导电部分铜管软连接型,中间触头为"握手”式自力型触指,弹簧外压式无电流通过,隔离开关只有中间一个接触点,其余均用软连接固定联接。

采用新的触头结构,将触片一端与触座固定,靠触片变形及弹簧产生接触压力,使触指末端的滑动接触改为固定接触,提高导电可靠性;

触指弹簧改为外置式,以避免弹簧分流;

增加磁锁板,提高动热稳定性能。

转动部分配有自润滑套,无需润滑脂。

主接线端子为平板型。电流等级为630A时,导电部件表面镀锡;电流等级为1250A-4000A时,导电部件表面镀银。

瓷件上、下帽采用热镀锌防锈,并根据使地区污秽等级的不同可选用不同爬距的瓷件;在生产制造过程中按正差控制,爬电距离设计时将公称值较标准值设计的高。

开关用支柱绝缘子强度密度大,稳定可靠,配方采用高强度瓷料制造,减少了产品强度的分散性,增加了产品的抗拉强度, 结构设计时已对产品已有较大的强度预留度,使产品在运行中保证稳定可靠。

型号含义

产品特点

隔离开关采用双柱中开、触头转入式结构,具有自动清洁触头的能力,提高了接触可靠性;

触指采用高强度、高导电率、高弹性的新型材料制造。依靠触指自身的弹力夹紧触头,避免了目前因弹簧锈蚀、发热退火 而引起的触头夹紧力降低,接触电阻增加,触头发热加剧的恶性循环;

隔离开关转动部分按免维护的要求设计。转动座设计成密封结构,水汽、尘埃、有害气体无法进入,使轴承、二硫化铝锂基 锂基润滑脂永远工作在良好的环境中,轴承永不生锈、润滑脂无法流失,永不干涸,使隔离开关长期运行后的操作力矩不会 增加。采用不锈钢轴销与无油自润滑轴承相配合结构;钢制件采用热镀锌,确保隔离开关操作灵活、轻便、可靠、永不锈蚀。

技术参数

GW5-35、66、100(DDW)-630~3150A 拷贝.jpg

外形及安装示意图
