JLSZV-10W高压计量箱


JLSZV-10W高压计量箱

一、概述

JLSZV-10整体浇注高压干式组合互感器(整体浇注高压计量箱)是同类产品的基础上改进而成的,适用于额定频率50HZ,额定电压10KV的户外交流电力系统中作有功、无功电能计量,是老式油浸计量箱产品理想的换代产品。

JLSZV-10整体浇注高压干式组合互感器(整体浇注高压计量箱)电压互感器采用具有耐电流、耐老化的户外专用环氧树脂真空浇注而成,外形采用防雨伞裙,表面爬电距离大,防雨、防尘、耐腐蚀是城乡电网改造理想的换代产品。

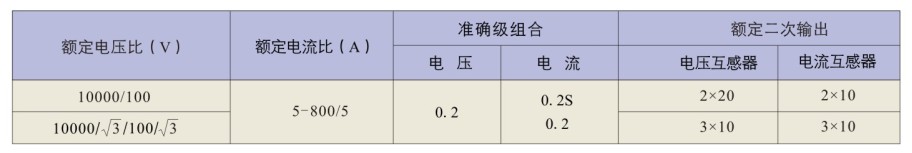

二、技术参数

准确等级:0.2S0.20.5S

额定电压比:10000/100V6000/100V

额定一次电流:51000A

额定二次电流:5A1A

额定容量:电压部分:0.2级,20VA

电流部分: 0.2S0.2级,10VA

额定短时热电流倍数:100I1n/1s

额定短时动稳定倍数:250I1n

三、产品执行的标准

1. 国家标准GB12072006电压互感器;

2. 国家标准GB12082006电流互感器;

3. 国家标准GB311.11997高压输变电设备的绝缘配合。

4. 国家标准GB17201-2007组合互感器。

四、使用条件

1.JLSZV-10整体浇注高压干式组合互感器(整体浇注高压计量箱)适用于频率为50Hz10kV6kV三相交流电力系统中;

2.环境温度:-40℃~+40;

3.空气相对湿度:月平均值≤90;

4.海拔高度:不超过2000m;

5.周围空气不应受腐蚀性气体或可燃性气体的污染;

6.爬电距离:340mm

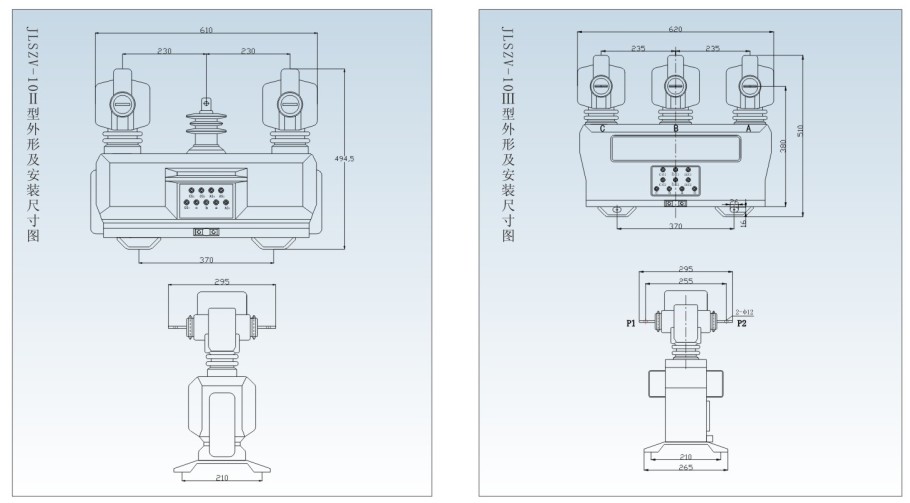

五、外形及安装尺寸
