产品说明及使用方法：

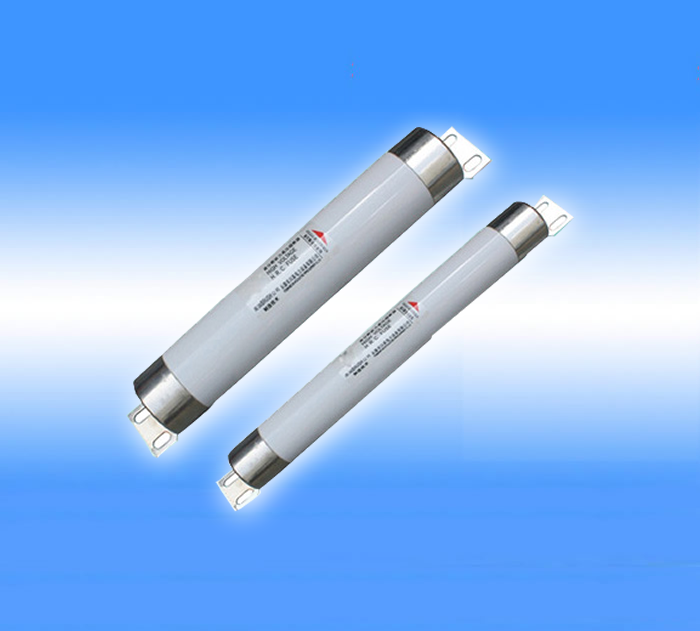

XRNT变压器保护用母线式高压限流熔断器
一、用途
本产品适用于户内交流50Hz，额定电压3.6Kv、7.2Kv、12Kv、24Kv、40.5Kv系统，可与其他开关电器如负荷开关，真空接触器配合使用，作为电力变压器及其他设备短路、过载的保护元件，又是高压开关框、环网框、高/低压预装式变电站必备的配套产品.
四、技术参数
型号 | 额定电压KV | 额定电流A | 直径×长度L(mm) | A( mm) | A( mm) | 额定开断电流KA | 国外参考型号 |
XRNT1 | 7.2 | 6.3 | φ51×254 | 356 | 314 | 40 |
|
10 |
16 |
20 |
25 |
31.5 |
40 | φ76×254 |
50 |
25 | φ51×359标准尺寸 | 461 | 419 | 50 | BDGHC |
31.5 |
40 |
50 |
63 | BFGHD |
80 | φ76×359标准尺寸 |
100 |
125 | AKGHD |
160 |
12 | 6.3 | φ51×254 | 356 | 314 | 40 |
|
10 |
16 |
20 |
25 |
31.5 |
40 | φ76×254 |
50 |
6.3 | φ51×359标准尺寸 | 461 | 419 | 50 | BDGHF |
10 |
16 |
20 |
25 |
31.5 |
40 |
50 | φ76×359标准尺寸 | BFGHF |
63 |
80 |
100 |
112 | AKGHF |
