ZN-10-8户内内胶装支柱绝缘子生产厂家

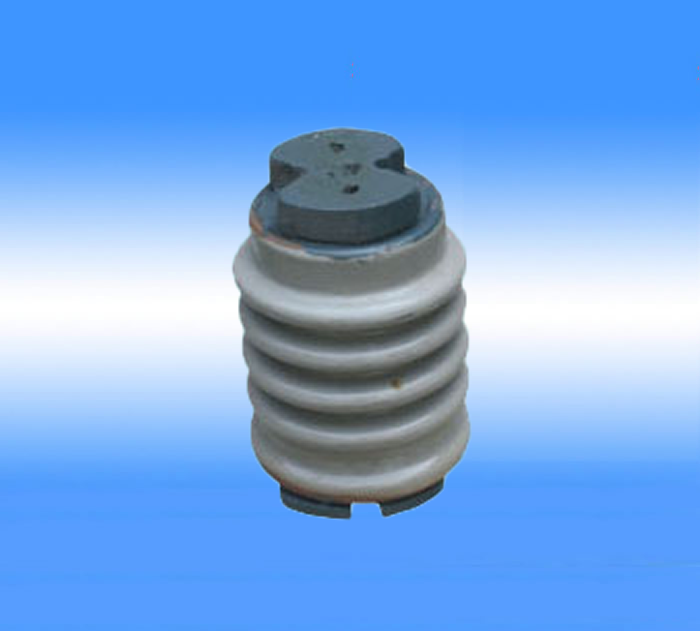

ZN-10-8户内内胶装支柱绝缘子

产品阐述


产品说明及使用方法:

ZN-10/8户内内胶装支柱绝缘子

一、户内支柱绝缘子概述

 户内支柱绝缘子用于额定电压6~35kV户内电站,变电所配电装置及电器设备,用以绝缘和固定导电部分.
  绝缘子适用于周围环境温度为-40℃~+40℃,安装地点海拔高度普通型不超过1000m,高原型不超过4000m.
  绝缘子按胶装结构分为外胶装,内胶装和联合胶装三种结构型式,绝缘子按额定电压与抗弯强度等级分类如下:


额定电压
kV
抗弯强度kN
外胶装
内胶装
联合胶装
6
3.75,7.5
4
10
3.75,7.5,20
4,(7),8,16
4
20
20
30
35
(7.5)
4,(7.5),8


注:表中()表示非标准等级


二、绝缘子结构简介

  绝缘子由瓷件和上、下金属附件用胶合剂胶装而成.瓷件端面与金属附件胶装接触部位垫有弹性衬垫,瓷件胶装部位分别采用上砂、
滚花、挖槽等结构,以保证机械强度、防止松动、扭转.瓷件表面均匀上白釉,金属附件表面涂灰磁漆.
  绝缘子瓷件主体结构有空腔隔板(可击穿式)结构和实心(不可击穿式)结构两种.联合胶装支柱绝缘子一般属实心不可击穿式结
构.后一种结构比前一种结构提高了安全可靠性,减少了维护测试工作量.
  绝缘子瓷件外形有多棱或少棱两种,多棱形增加了沿面距离,电气性能优于少棱形,除将逐步淘汰的外胶装支柱绝缘子外,其余产
品均为多棱形.
  内胶装结构,由于金属附件胶入瓷件孔内,相应的增加了绝缘距离,提高了电气性能,同时也缩小了安装时所占空间位置,但由于
内胶装对提高机械强度不利,故机械强度要求较高的绝缘子,宜采用联合胶装(即上附件采用内胶装,下附件采用外胶装).

三、技术标准

户内支柱绝缘子按国标GB8287.1~8287.2《高压支柱瓷绝缘子》制造.

四、型号说明

Z——户内外胶装支柱绝缘子;
ZN——户内内胶装支柱绝缘子;
ZL——户内联合胶装支柱绝缘子;
对于外胶装支柱绝缘子,破折号前字母L表示多棱式,字母A、B、D表示机械破坏负荷分别为3.75,7. 5,20kN.字母后分数,分子
表示额定电压千伏数,分母为机械破坏负荷kN数.
N——内胶装上下附件为单螺孔者;
Y——外胶装和联合胶装下附件为圆形者;
T——外胶装下附件为椭圆形者;
F——外胶装下附件为方形者;
G——高原型(老产品为GY)


五、外形及安装尺寸


型号
图号
主要尺寸mm
重量kg
H
D
h1
h2
d
d1
d2
a1
a2
ZN-6/4
10-6
100
78
18
20
60
2-M8
M12
18
-
1.25
10-6
100
78
18
20
60
M12
M12
-
-
1.25
ZN-10/4
10-6
120
82
18
20
62
2-M8
M12
18
-
1.6
ZN-10/8
10-6
120
100
18
25
82
2-M10
M16
24
-
2.55
ZN-10/8N
10-6
120
100
18
25
82
M16
M16
-
-
2.55
ZN-10/16
10-7
170
160
18
30
100
2-M12
M20
36
-
8.0
10-8
205
190
15
20
68
4-M12
4-M16
40
65
15.0
10-9
320
130
20
40
70
M10
M16
-
-
8.1
10-10
320
130
25
75
80
2-M10
M16
30
-
10.1



型号
额定电压kv
工频电压kv r.m.s≮
全波冲击耐受电压kv peak ≮
抗弯及抗拉破坏负荷kN ≮
干耐受
击穿
ZN-6/4
6
36
58
60
4
6
36
58
60
4
ZN-10/4
10
47
75
80
4
ZN-10/8
10
47
75
80
8
ZN-10/8N
10
47
75
80
8
ZN-10/16
10
47
75
80
16
20
75
120
125
30
35
110
-
195
75
35
110
-
195
75



六、订货须知

1. 订货时应注明型号及工厂代号.
2. 图号供参考,户内有公称爬距的瓷件带伞裙.
